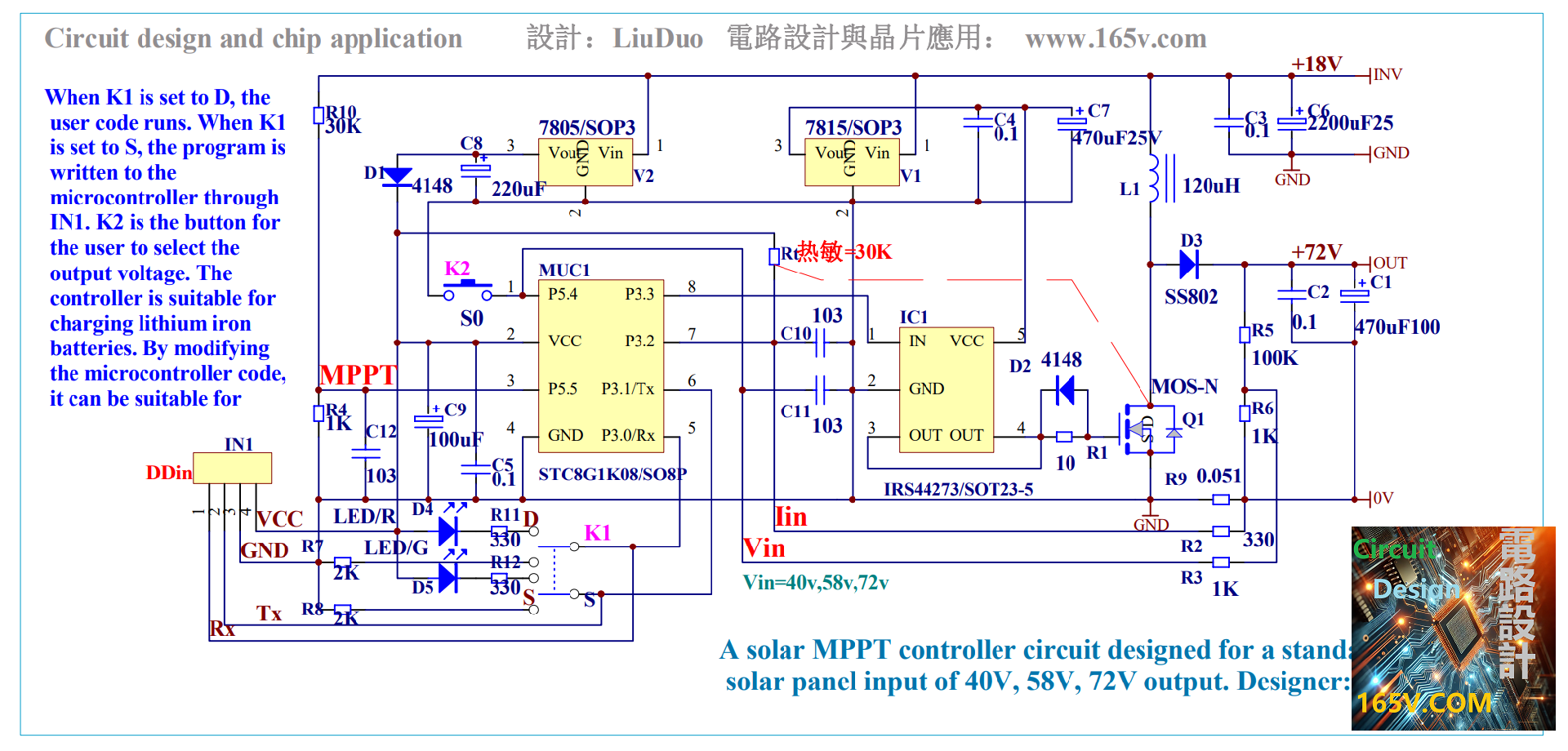

电路图和配套说明文档详细描述的太阳能MPPT（最大功率点跟踪）充电控制器电路的工作原理描述：DUO LIU 2024.11.26
【一】. 输入与输出设计 ：
输入电压（INV）为标准的单块18V太阳能板，支持多块太阳能板并联。
输出电压（OUT）设计为适配磷酸铁锂电池，提供40V、58V或72V三种电压选项。
【二】. 主要功能模块 ：
MPPT（最大功率点跟踪）： 通过太阳能板电压的动态追踪取样实现最佳能量输出。
温度与电流保护： 热敏电阻（Rt）用于补偿MOS管因温度变化产生的电流取样电压漂移。
输出电压控制： 通过电压采样点（VIN）控制输出电压，确保稳定在略低于电池最高充电电压的范围，提供均衡充电保护。
[A]. 电感与功率控制 ：
电感L1： 使用铁硅铝磁芯线圈，具体大小和漆包线直径依据功率需求而定。
MOS管Q1： 选用CRSS037N10（TO 263封装）作为主开关器件，驱动高效。
肖特基二极管D3： 使用高速二极管B20100（TO 263封装）进行续流控制。
[B]. 电压与电流采样 ：
电流采样： 使用取样电阻R9和热敏电阻Rt，结合保护电路监测工作状态。
电压采样： 通过R2和R3分压获得输出电压信息，反馈到控制逻辑进行调节。
【三】. 单片机控制与编程接口 ：
单片机MUC1： 使用STC8G1K08（SO8P封装），负责核心控制逻辑，包括MPPT算法和电压调节。
编程接口IN1： 提供5V电源（GND VCC）及通信接口（Tx/Rx），通过拨动开关K1设置到“编程模式”（S）进行单片机程序写入。
关于K1拨动开关的描述，结合详细的功能说明：
[A]. K1拨动开关的两种模式 ：
运行模式（D位）： 当K1拨动到“D”位置时，单片机运行用户代码。
在此模式下，电路上的两个发光二极管（LED）会显示用户代码的工作状态：
LED/R（红色）和LED/G（绿色）分别通过P3.2和P3.1端口控制，用于指示不同的运行状态或报警信息。
编程模式（S位）：
当K1拨动到“S”位置时，电路进入单片机的编程模式。
在编程模式下，接口IN1（包括GND、VCC、Tx、Rx）通过外部编程工具向单片机写入新的程序。
单片机的相关引脚状态： P3.0（Rx）、P3.1（Tx）、P3.2在此时全部置为低电平，以确保单片机进入编程模式。
[B]. 编程工作流程 ：
在K1置于“S”位置时，通过IN1连接到外部编程器（如STC下载器），向STC8G1K08单片机写入代码。
程序写入完成后，将K1切换回“D”位置，单片机进入用户代码运行模式，电路恢复正常工作。
此K1的拨动功能与发光二极管的状态显示结合，并解释了单片机的引脚行为和进入编程模式的具体条件，有助于清晰理解硬件操作逻辑。
【四】. 控制与设置功能 ：
K1拨动开关： 用于切换单片机运行模式（D）和编程模式（S）。
K2按键： 用户选择输出电压（40V、58V或72V），兼具复位功能。
【五】. 辅助电源电路 ：
三端稳压芯片V1与V2： 使用78M15和78M05（TO 252封装）生成15V和5V电源，为电路提供稳定供电。
【六】. MOS驱动模块 ：
驱动IC1： 使用IRS44273（SOT23 5封装）作为MOS驱动器件，提供稳定高效的开关控制信号。
该电路主要用于太阳能板与锂电池之间的高效充电控制。通过STC8G1K08单片机实现智能MPPT控制算法，并搭配多种保护机制（如电压、电流、温度补偿），确保电池的安全高效充电。用户还可以通过硬件拨动开关（K1）和按键（K2）灵活调整参数或切换功能，适配不同需求。
请等待后续编程代码。
